卧式五轴加工中心_山东海特数控机床有限公司

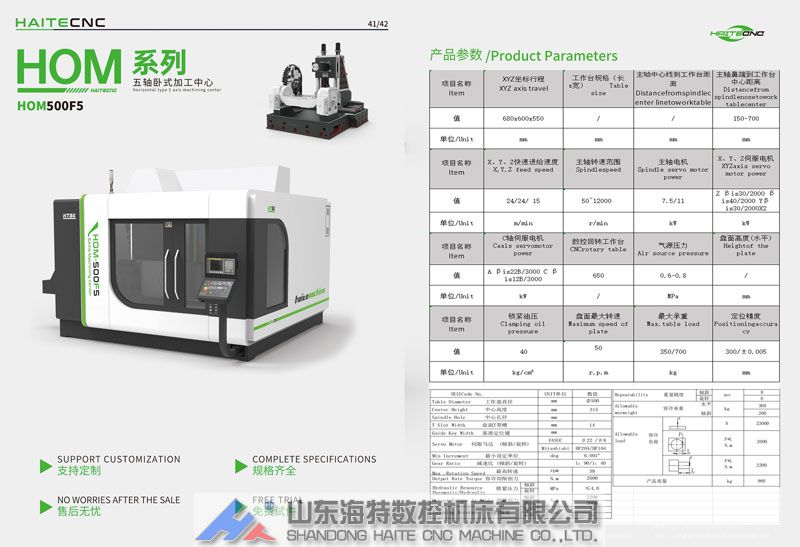

项目名称 Item	XYZ坐标行程 XYZ axis travel	工作台规格（长x宽） Table size	主轴中心线到工作台距离 Distancefromspindlecenter linetoworktable	主轴鼻端到工作台中心距离 Distancefrom spindlenosetoworktablecenter
值	680x600x550	/	/	150-700
单位/Unit	mm	mm	mm	mm
项目名称 Item	X、Y、Z快速进给速度 X,Y,Z feed speed	主轴转速范围 Spindlespeed	主轴电机 Spindle servo motor power	X、Y、Z伺服电机 XYZaxis servo motor power
值	24/24/15	50~12000	7.5/11	X/Y βis30/2000 Z βis40/2000
单位/Unit	m/min	r/min	kW
项目名称 Item	C轴伺服电机 Caxis servomotor power	数控回转工作台 CNCrotary table	气源压力 Air source pressure	盘面高度(水平) Heightof the plate
值	A βis22B/3000 C βis12B/3000	500	0.6-0.8	315
单位/Unit	kW	/	MPa	mm
项目名称 Item	锁紧油压 Clamping oil pressure	盘面最大转速 Maximum speed of plate	最大承重 Max.table load	定位精度 Positioningaccuracy
值	40	50	300/260	300/±0.005
单位/Unit	kg/cm²	r.p.m	kg	mm
项目名称 Item	重复定位精度 Repeated accuracy	工作台T型槽(槽数x槽宽) T slot qty-width*distance	机床轮廓尺寸(LxWxH) Overall dimension(LxWxH)	机床重量（约）Weight(about)
值	300/±0.0075	5x18	4700x4500x3100	13
单位/Unit	mm	mm	mm	T

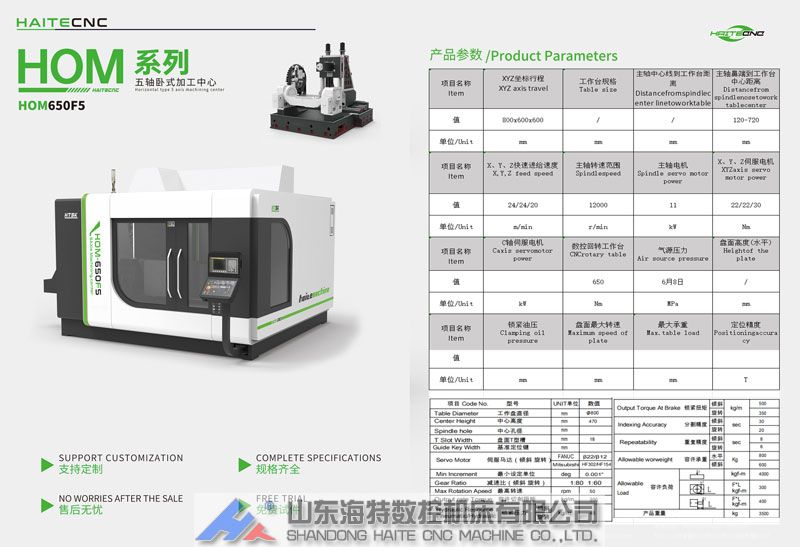

项目名称 Item	XYZ坐标行程 XYZ axis travel	工作台规格 Table size	主轴中心线到工作台距离 Distancefromspindlecenter linetoworktable	主轴鼻端到工作台中心距离 Distancefrom spindlenosetoworktablecenter
值	800x600x600	/	/	120-720
单位/Unit	mm	mm	mm	mm
项目名称 Item	X、Y、Z快速进给速度 X,Y,Z feed speed	主轴转速范围 Spindlespeed	主轴电机 Spindle servo motor power	X、Y、Z伺服电机 XYZaxis servo motor power
值	24/24/20	50~12000	11/15	X/Y βis30/2000 Z βis40/2000
单位/Unit	m/min	r/min	kW
项目名称 Item	C轴伺服电机 Caxis servomotor power	数控回转工作台 CNCrotary table	气源压力 Air source pressure	盘面高度(水平) Heightof the plate
值	A βis22B/3000 C βis12B/3000	630	0.6-0.8	470
单位/Unit	kW	Nm	MPa	mm
项目名称 Item	锁紧油压 Clamping oil pressure	盘面最大转速 Maximum speed of plate	最大承重 Max.table load	定位精度 Positioningaccuracy
值	40	50	800/600	30/20
单位/Unit	kg/cm²	r.p.m	kg	sec
项目名称 Item	重复定位精度 Repeated accuracy	工作台T型槽(槽数x槽宽) T slot qty-width*distance	机床轮廓尺寸(LxWxH) Overall dimension(LxWxH)	机床重量（约）Weight(about)
值	8/6	5x18	5200x5000x3500	20
单位/Unit	mm	mm	mm	T
