HAITECNC龙门加工中心
Gantry Machining Center
>高配置        Highconfguration
高精度        High precision
长寿命        Longlie
>动柱一体结构Movingcolumn integrated structure
1龙门机体采用独倒的三维要经结构设计,经有限元分析，使机体结构得到最大程度的优化，确保机体稳定可靠,又能防止机体变形，从而提高机床使用寿命。龙门底座采用蜂窝交精式加强防设计，全系龙门机床的底座宽度都保持与工作台宽度一致，使其结构更加稳定。龙门立柱采用45”抗冲击设计，立桂与庄座的证接部位，采用了45°的科跨，既增加了底座与立柱的连接强度,又增加了机床在强力切削时的刚性。
2.龙门横梁采用我们独的的“死茸”式设计，能有效的防止龙门横梁变形下垂。
3.龙门工作台采用“蜂箱式”设计，提高了工作台厚度，增加了工作台刚性，使之承载更大更稳。
4.龙门清淀为45°阶梯料轨设计，承载与导向的直线导轨不对称排列使其分工各有不同，最大程度减少Z轴重量对龙门横梁的影响，又调高了整个Y轴的精度。
5龙门滚珠丝杠为外循环插管式,螺司为加长型设计，有效防止丝杆过长通成的下垂问题。滚柱丝杆两端采用预配锁紧嫌母结构,有效的防止了要紧螺母的松动。
6.龙门外防护采用四开门设计(龙门加工中心三开门设计)，再侧为推拉门，前后为贯通式对开门，极大方面客户上下工件。龙门横梁有楼梯式检修平台，极大方便对Z、Y轴的检测维修与保养。
7.龙门X触采用支撑式滑轮组内防护。有效的支撑了防护的重量，使防护在运动时，始终保持与导轨的平行，不易产生变形防水可靠性得到提高，寿命得到了提高。Y轴采用了全封闭耐腐蚀的风琴式防护，具有防护效果好封闭效果好等特点。
8.龙门采用我们独创的主动式润滑系统，由数控系统直接控制油泵出油，真正做到了按需注油，并且可以感知机床油路所产生的问题及时为客户产生预警防止机床损环。
1. Gantry bane adopts honeycomb staggered reinforcerment design, the base width of the whole gantry machine tool is corsiszent with the width of the worksench, so that its structure is more stable. The gantry column adopts 43* impact resistance dovg, the column and the bate correction pant,adopes 45* diagonal span, which not only increases the connection strength of the base and the column, but also increases the nigicity of the machine tool in the strong cutting
2. Gantry beam adopts our original "hunchback*deig, which can effectively prevent gantry beam deformation and droop
3. The gantry workbench adopts the "beehive" design, which improves the thickness of the workbench, increases the rigidity of the workbench, and makes the load greatir and mare stabler.
4. Gantry slide seat is 45* ladder inclined rail design. bearing and guiding linear guide asymmetrical arrangement makes the division of labor is dfer to minimize the influence of Z wxis wright on gantry beam, and improve the accuracy of the whole Yaxis.
5.The ball screw of the gantry is of exeternal circulation intubation type, and the nut is of double nut structure lengthening design. which can efectvey prevent the drooping prablem caused by excessive length of the screw. Both ends of the roller screw are preconfigured with locking nut structure which effectively prevens the loosening of the locking nut.
Ggartry X axis adopts the support type puley block protection, effectively support the weight of the protection, so that the protection in the moven always keep parallel with the guide rail, not eany to produce deformation, waterproof reliability has been improved. life has been improved

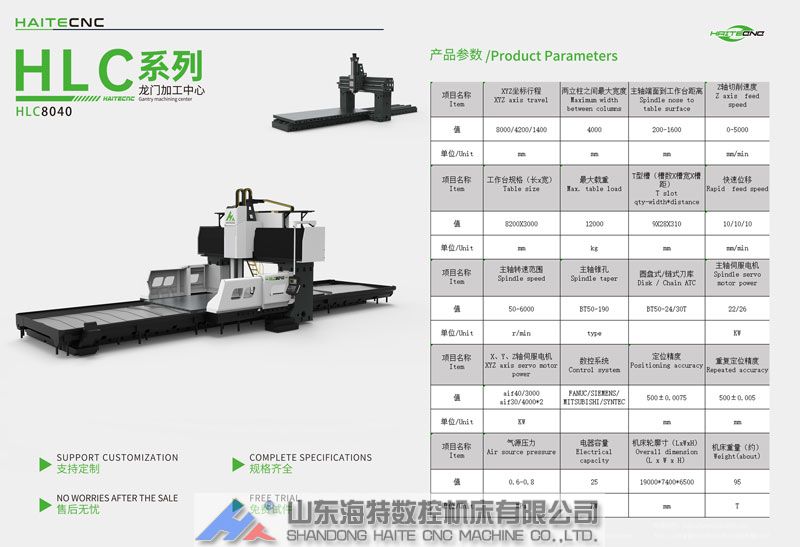

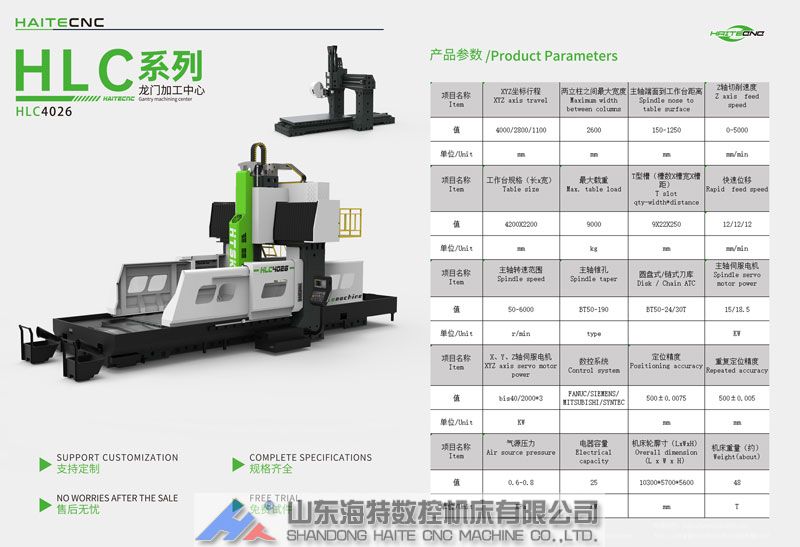

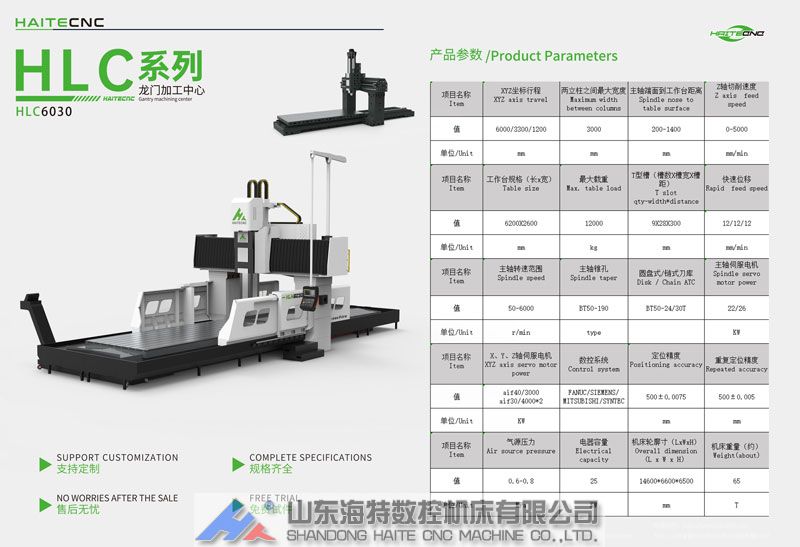

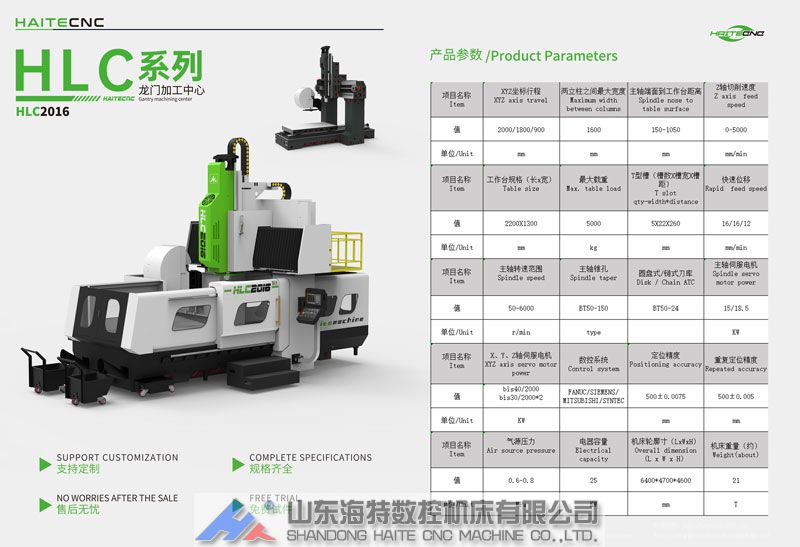

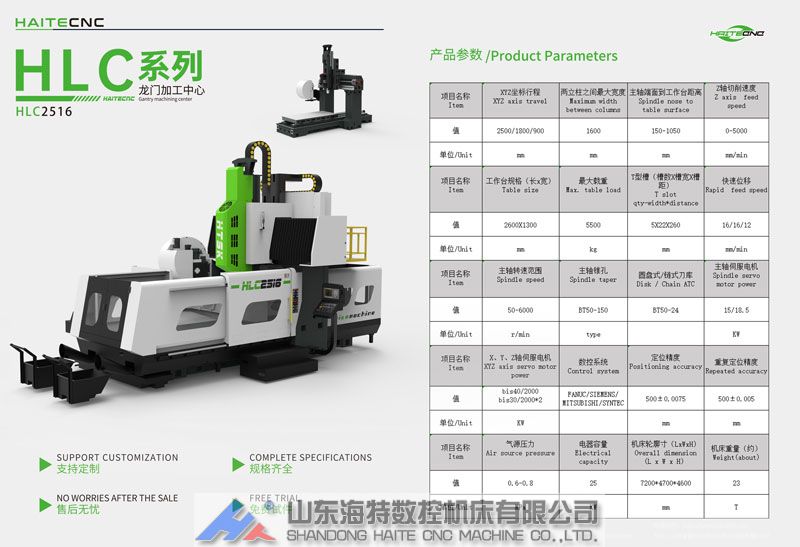

项目名称 Item	XYZ坐标行程 XYZ axis travel	两立柱之间最大宽度 Maximum width between columns	主轴端面到工作台距离 Spindle noseto table surface	Z轴切削速度 Zaxis feed speed
值	600043001500	4300	500-2000	1-5000
单位/Unit	mm	mm	mm	mm/min
项目名称 Item	工作台规格（长x宽） Table size	最大载重 Max. table load	T型槽(槽数X槽宽X槽距) Tslot qty-width*distance	快速位移 Rapid feed speed
值	6200x3200	10T/m²	9x28x320	12/12/12
单位/Unit	mm	T	mm	mm/min
项目名称 Item	主轴转速范围 Spindle speed	主轴锥孔 Spindle taper	圆盘式/链式刀库 Disk/Chain ATC	主轴伺服电机 Spindle servo motor power
值	0-4000	BT50	BT50-24T/30T	22/26
单位/Unit	r/min	type		KW
项目名称 Item	X、Y、Z轴伺服电机 XYZ axis servo motor power	数控系统 Control system	主轴双速减速机 Spindledoublespeed reducer	X轴减速机 Xaxis reducer
值	aif30/4000/aif40/3000	FANUC/SIEMENS/MITSUBISHI	1:4/1:6	1:50
单位/Unit	KW		mm	mm
项目名称 Item	定位精度 Positioningaccuracy	重复定位精度 Repeated accuracy	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	500/±0.0075	500/±0.006	1020080006800	73
单位/Unit	mm	mm	mm	T

项目名称 Item	XYZ坐标行程 XYZ axis travel	两立柱之间最大宽度 Maximum width between columns	主轴端面到工作台距离 Spindle noseto table surface	Z轴切削速度 Zaxis feed speed
值	800043001500	4300	500-2000	1-5000
单位/Unit	mm	mm	mm	mm/min
项目名称 Item	工作台规格（长x宽） Table size	最大载重 Max. table load	T型槽(槽数X槽宽X槽距) Tslot qty-width*distance	快速位移 Rapid feed speed
值	8200x3200	10T/m²	9x28x320	12/12/12
单位/Unit	mm	T	mm	mm/min
项目名称 Item	主轴转速范围 Spindle speed	主轴锥孔 Spindle taper	圆盘式/链式刀库 Disk/Chain ATC	主轴伺服电机 Spindle servo motor power
值	0-4000	BT50	BT50-24T/30T	22/26
单位/Unit	r/min	type		KW
项目名称 Item	X、Y、Z轴伺服电机 XYZ axis servo motor power	数控系统 Control system	主轴双速减速机 Spindledoublespeed reducer	X轴减速机 Xaxis reducer
值	aif30/4000/aif40/3000	FANUC/SIEMENS/MITSUBISHI	1:4/1:6	1:50
单位/Unit	KW		mm	mm
项目名称 Item	定位精度 Positioningaccuracy	重复定位精度 Repeated accuracy	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	500/±0.0075	500/±0.006	1360080006800	77
单位/Unit	mm	mm	mm	T

项目名称 Item	XYZ坐标行程 XYZ axis travel	两立柱之间最大宽度 Maximum width between columns	主轴端面到工作台距离 Spindle noseto table surface	Z轴切削速度 Zaxis feed speed
值	1000066001500	6000	300-1800	1-5000
单位/Unit	mm	mm	mm	mm/min
项目名称 Item	工作台规格（长x宽） Table size	最大载重 Max. table load	T型槽(槽数X槽宽X槽距) Tslot qty-width*distance	快速位移 Rapid feed speed
值	10200x4800	15T/m²	14x28x320	12/12/12
单位/Unit	mm	T	mm	mm/min
项目名称 Item	主轴转速范围 Spindle speed	主轴锥孔 Spindle taper	圆盘式/链式刀库 Disk/Chain ATC	主轴伺服电机 Spindle servo motor power
值	0-4000	BT50	BT50-24T/30T	22/26
单位/Unit	r/min	type		KW
项目名称 Item	X、Y、Z轴伺服电机 XYZ axis servo motor power	数控系统 Control system	主轴双速减速机 Spindledoublespeed reducer	X轴减速机 Xaxis reducer
值	aif30/4000/ aif40/3000	FANUC/SIEMENS/MITSUBISHI	1:4/1:6	1:50
单位/Unit	KW		mm	mm
项目名称 Item	定位精度 Positioningaccuracy	重复定位精度 Repeated accuracy	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	500/±0.0075	500/±0.006	17000105006800	130
单位/Unit	mm	mm	mm	T

项目名称 Item	XYZ坐标行程 XYZ axis travel	两立柱之间最大宽度 Maximum width between columns	主轴端面到工作台距离 Spindle noseto table surface	Z轴切削速度 Zaxis feed speed
值	1200066001500	6000	300-1800	1-5000
单位/Unit	mm	mm	mm	mm/min
项目名称 Item	工作台规格（长x宽） Table size	最大载重 Max. table load	T型槽(槽数X槽宽X槽距) Tslot qty-width*distance	快速位移 Rapid feed speed
值	12200x4800	15T/m²	14x28x320	12/12/12
单位/Unit	mm	T	mm	mm/min
项目名称 Item	主轴转速范围 Spindle speed	主轴锥孔 Spindle taper	圆盘式/链式刀库 Disk/Chain ATC	主轴伺服电机 Spindle servo motor power
值	0-4000	BT50	BT50-24T/30T	22/26
单位/Unit	r/min	type		KW
项目名称 Item	X、Y、Z轴伺服电机 XYZ axis servo motor power	数控系统 Control system	主轴双速减速机 Spindledoublespeed reducer	X轴减速机 Xaxis reducer
值	aif30/4000/ aif40/3000	FANUC/SIEMENS/MITSUBISHI	1:4/1:6	1:50
单位/Unit	KW		mm	mm
项目名称 Item	定位精度 Positioningaccuracy	重复定位精度 Repeated accuracy	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	500/±0.0075	500/±0.006	19600105006800	135
单位/Unit	mm	mm	mm	T

项目名称 Item	XYZ坐标行程 XYZ axis travel	两立柱之间最大宽度 Maximum width between columns	主轴端面到工作台距离 Spindle noseto table surface	Z轴切削速度 Zaxis feed speed
值	1800066001500	6000	300-1800	1-5000
单位/Unit	mm	mm	mm	mm/min
项目名称 Item	工作台规格（长x宽） Table size	最大载重 Max. table load	T型槽(槽数X槽宽X槽距) Tslot qty-width*distance	快速位移 Rapid feed speed
值	18200x4800	15T/m²	14x28x320	12/12/12
单位/Unit	mm	T	mm	mm/min
项目名称 Item	主轴转速范围 Spindle speed	主轴锥孔 Spindle taper	圆盘式/链式刀库 Disk/Chain ATC	主轴伺服电机 Spindle servo motor power
值	0-4000	BT50	BT50-24T/30T	22/26
单位/Unit	r/min	type		KW
项目名称 Item	X、Y、Z轴伺服电机 XYZ axis servo motor power	数控系统 Control system	主轴双速减速机 Spindledoublespeed reducer	X轴减速机 Xaxis reducer
值	aif30/4000/ aif40/3000	FANUC/SIEMENS/MITSUBISHI	1:4/1:6	1:50
单位/Unit	KW		mm	mm
项目名称 Item	定位精度 Positioningaccuracy	重复定位精度 Repeated accuracy	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	500/±0.0075	500/±0.006	27400105006800	150
单位/Unit	mm	mm	mm	T
