桥式龙门五轴加工中心_山东海特数控机床有限公司

项目名称 Item	XYZ坐标行程 XYZ axis travel	两立柱之间最大宽度Maximum width between columns	主轴端面到工作台距离Spindle nose to table surface	Z轴切削速度 Z axis feed speed
值	3000/2200/1000	3000	200-1200	0-5000
单位/Unit	mm	mm	mm	mm/min
项目名称 Item	工作台规格（长x宽） Table size	最大载重 Max. table load	T型槽（槽数X槽宽X槽距）T slot qty-width*distance	快速位移 Rapid feed speed
值	3200*1600	7500	1122250	12/12/12
单位/Unit	mm	kg	mm	mm/min
项目名称 Item	主轴转速范围 Spindle speed	主轴锥孔 Spindle taper	圆盘式/链式刀库 Disk / Chain ATC	摆动电主轴 Swing motorized spindle
值	50-18000	HSK-A63	无	30
单位/Unit	r/min	type		KW
项目名称 Item	X、Y、Z轴伺服电机 XYZ axis servo motor power	数控系统 Control system	定位精度 Positioning accuracy	重复定位精度Repeated accuracy
值	27nm2/36nm2	SIEMENS	X轴≤0.025Y轴≤0.02 Z轴≤0.015 A轴≤±6"C轴≤±6"	X轴≤0.013 Y轴≤0.013 Z轴≤0.008 A轴≤±4"C轴≤±4"
单位/Unit	KW		mm	mm
项目名称 Item	气源压力 Air source pressure	电器容量 Electrical capacity	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	0.6-0.8	60	600060005500	35
单位/Unit	MPa	KW	mm	T

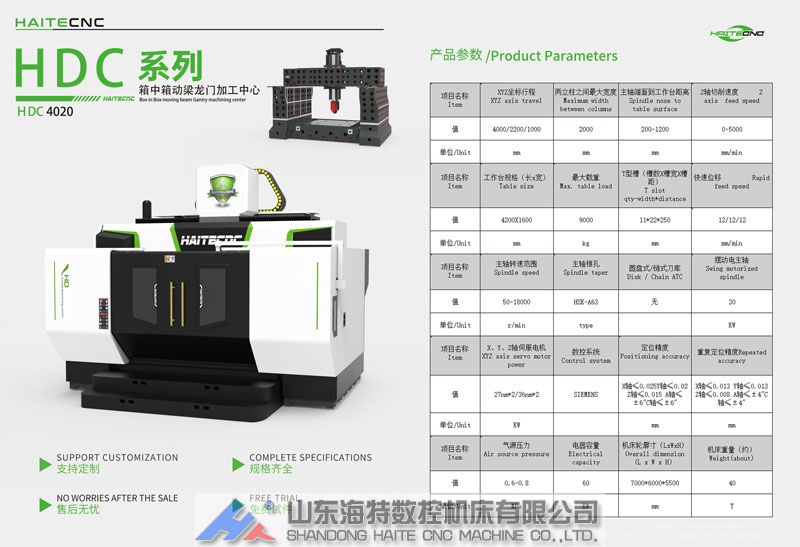

项目名称 Item	XYZ坐标行程 XYZ axis travel	两立柱之间最大宽度Maximum width between columns	主轴端面到工作台距离Spindle nose to table surface	Z轴切削速度 Z axis feed speed
值	4000/2200/1000	2000	200-1200	0-5000
单位/Unit	mm	mm	mm	mm/min
项目名称 Item	工作台规格（长x宽） Table size	最大载重 Max. table load	T型槽（槽数X槽宽X槽距） T slot qty-width*distance	快速位移 Rapid feed speed
值	4200X1600	9000	1122250	12/12/12
单位/Unit	mm	kg	mm	mm/min
项目名称 Item	主轴转速范围 Spindle speed	主轴锥孔 Spindle taper	圆盘式/链式刀库 Disk / Chain ATC	摆动电主轴 Swing motorized spindle
值	50-18000	HSK-A63	无	30
单位/Unit	r/min	type		KW
项目名称 Item	X、Y、Z轴伺服电机 XYZ axis servo motor power	数控系统 Control system	定位精度 Positioning accuracy	重复定位精度Repeated accuracy
值	27nm2/36nm2	SIEMENS	X轴≤0.025Y轴≤0.02 Z轴≤0.015 A轴≤±6"C轴≤±6"	X轴≤0.013 Y轴≤0.013 Z轴≤0.008 A轴≤±4"C轴≤±4"
单位/Unit	KW		mm	mm
项目名称 Item	气源压力 Air source pressure	电器容量 Electrical capacity	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	0.6-0.8	60	700060005500	40
单位/Unit	MPa	KW	mm	T

项目名称 Item	XYZ坐标行程 XYZ axis travel	两立柱之间最大宽度Maximum width between columns	主轴端面到工作台距离Spindle nose to table surface	Z轴切削速度 Z axis feed speed
值	6000/3300/1200	3000	200-1400	0-5000
单位/Unit	mm	mm	mm	mm/min
项目名称 Item	工作台规格（长x宽） Table size	最大载重 Max. table load	T型槽（槽数X槽宽X槽距） T slot qty-width*distance	快速位移 Rapid feed speed
值	6200*2600	12000	1122250	12/12/12
单位/Unit	mm	kg	mm	mm/min
项目名称 Item	主轴转速范围 Spindle speed	主轴锥孔 Spindle taper	圆盘式/链式刀库 Disk / Chain ATC	摆动电主轴 Swing motorized spindle
值	50-18000	HSK-A63	无	30
单位/Unit	r/min	type		KW
项目名称 Item	X、Y、Z轴伺服电机 XYZ axis servo motor power	数控系统 Control system	定位精度 Positioning accuracy	重复定位精度Repeated accuracy
值	27nm2/36nm2	SIEMENS	X轴≤0.025Y轴≤0.02 Z轴≤0.015 A轴≤±6"C轴≤±6"	X轴≤0.013 Y轴≤0.013 Z轴≤0.008 A轴≤±4"C轴≤±4"
单位/Unit	KW		mm	mm
项目名称 Item	气源压力 Air source pressure	电器容量 Electrical capacity	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	0.6-0.8	60	850070005500	65
单位/Unit	MPa	KW	mm	T

项目名称 Item	XYZ坐标行程 XYZ axis travel	两立柱之间最大宽度Maximum width between columns	主轴端面到工作台距离Spindle nose to table surface	Z轴切削速度 Z axis feed speed
值	8000/3300/1200	3000	200-1400	0-5000
单位/Unit	mm	mm	mm	mm/min
项目名称 Item	工作台规格（长x宽） Table size	最大载重 Max. table load	T型槽（槽数X槽宽X槽距） T slot qty-width*distance	快速位移 Rapid feed speed
值	8200*2600	12000	1122250	12/12/12
单位/Unit	mm	kg	mm	mm/min
项目名称 Item	主轴转速范围 Spindle speed	主轴锥孔 Spindle taper	圆盘式/链式刀库 Disk / Chain ATC	摆动电主轴 Swing motorized spindle
值	50-18000	HSK-A63	无	30
单位/Unit	r/min	type		KW
项目名称 Item	X、Y、Z轴伺服电机 XYZ axis servo motor power	数控系统 Control system	定位精度 Positioning accuracy	重复定位精度Repeated accuracy
值	27nm2/36nm2	SIEMENS	X轴≤0.025Y轴≤0.02 Z轴≤0.015 A轴≤±6"C轴≤±6"	X轴≤0.013 Y轴≤0.013 Z轴≤0.008 A轴≤±4"C轴≤±4"
单位/Unit	KW		mm	mm
项目名称 Item	气源压力 Air source pressure	电器容量 Electrical capacity	机床轮廓寸（LxWxH） Overall dimension (L x W x H）	机床重量（约）Weight(about)
值	0.6-0.8	60	1100070005500	73
单位/Unit	MPa	KW	mm	T
